ワイヤー巻き上げローラー

材質	SCM440-H
サイズ	Φ95×63
加工工程	旋盤 ⇒ 真空焼入れ ⇒ 酸洗い ⇒ バフ研磨 ⇒ 黒染め ⇒ 穴の仕上げ加工
精度	H7 0~＋0.021

詳細説明

こちらは、北米の自動車業界向けに製作いたしました、ワイヤー巻き上げローラーの製作事例です。材質はSCM440-Hを採用しており、サイズはΦ95×63、穴径にはH7（0～+0.021）の精度を確保いたしました。旋盤加工から真空焼入れ、さらには表面を磨き上げるバフ研磨や黒染め処理まで、多段階の工程を経て仕上げております。

お客様からは「高い硬度は維持したいが、作業性を考慮して重量はできるだけ軽くしたい」という、相反する難しいご要望をいただきました。また、ワイヤーを巻き上げる際の摩擦を最小限に抑えるため、「V溝の箇所を驚くほど滑らかにしてほしい」という切実な課題も抱えていらっしゃいました。

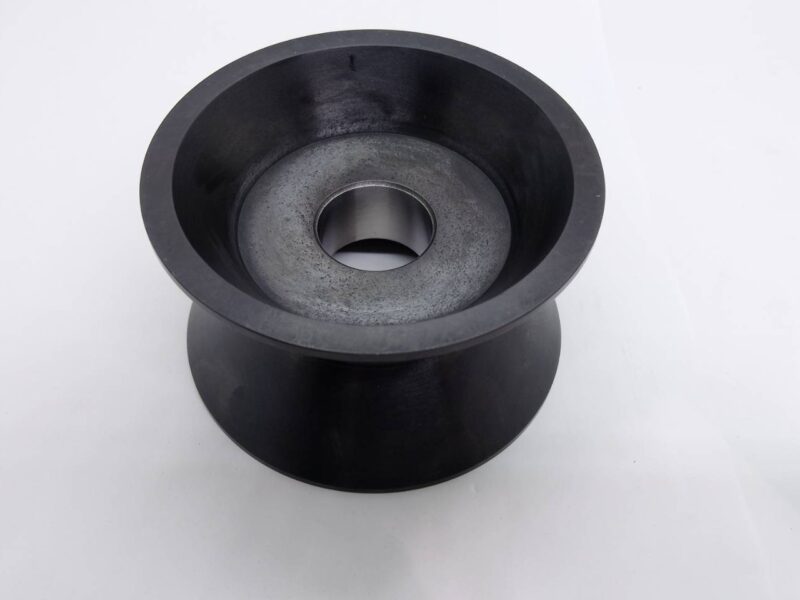

これらの課題を解決するために、私たちはまず素材の変更をご提案いたしました。従来のSUJ2から、より粘り強さのあるSCM材へと切り替え、さらに通常の調質ではなく真空焼入れを施すことで、理想的な硬度と耐久性を実現いたしました。重量に関するお悩みに対しては、強度を損なわない限界を見極めた肉抜き加工を施すことで、大幅な軽量化に成功しております。

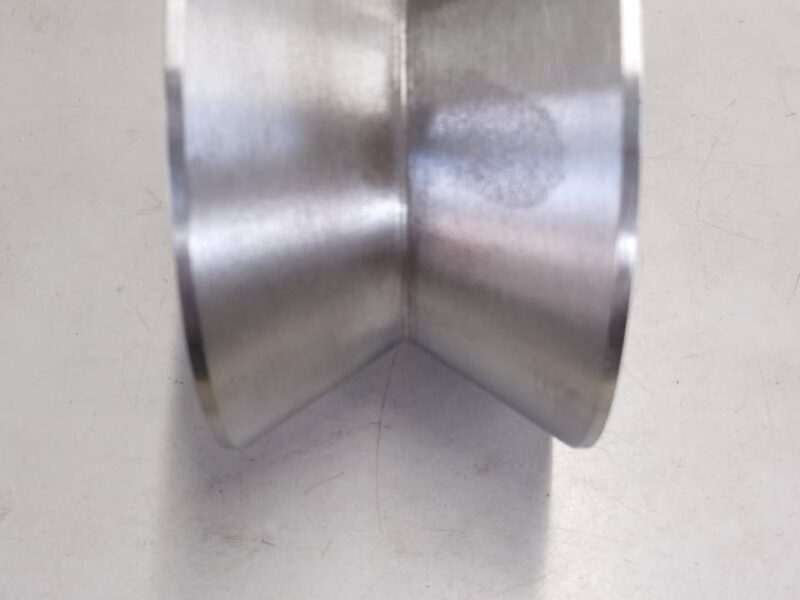

さらに、最も重要なワイヤーの滑らかさを実現するために、酸洗いと丁寧なバフ研磨を組み合わせることで、鏡面のような質感を実現いたしました。最終的には耐食性を高める黒染め処理を施し、北米の過酷な現場でも長期間性能を維持できる仕様としております。私たちは、こうした複雑な技術の組み合わせによって、お客様の「もっとこうしたい」という想いを形にすることに誇りを持っております。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております. ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。ワイヤー巻き上げローラーをはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
