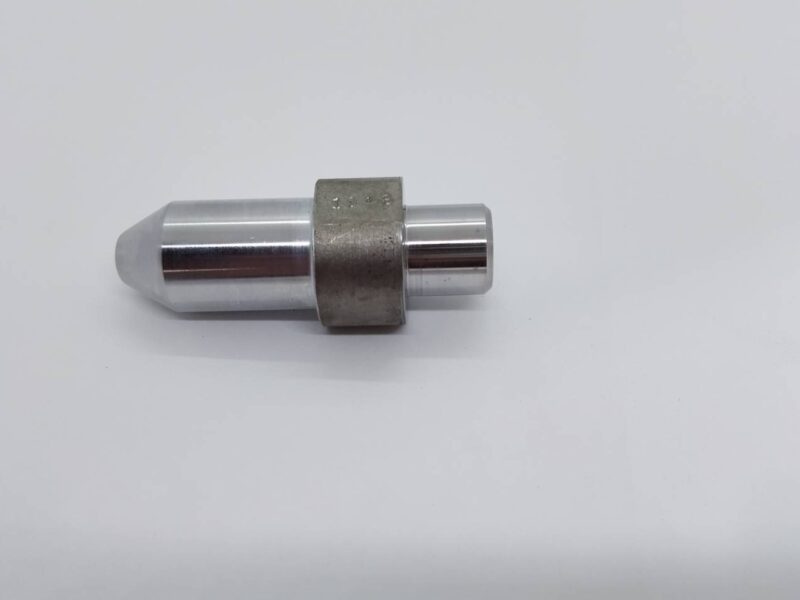

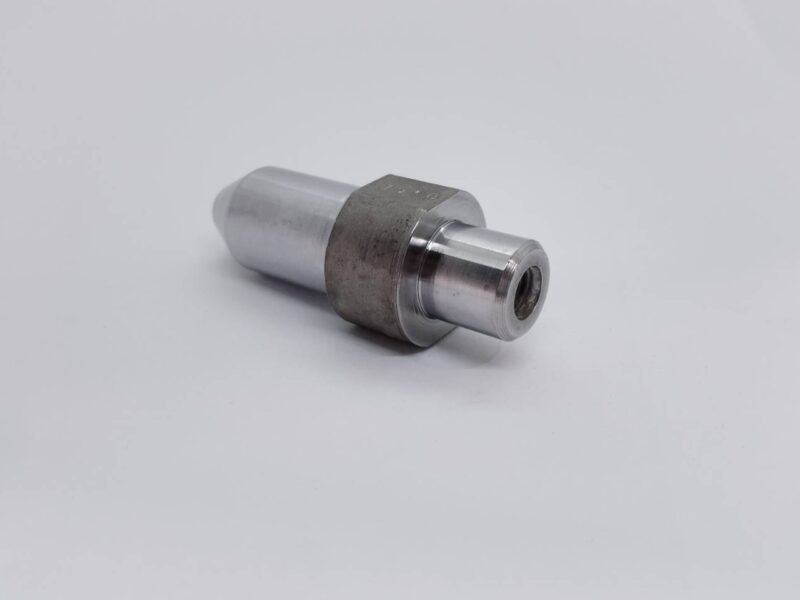

ロケーションピンオス②

材質	SCM420
サイズ	Φ26×65
加工工程	旋盤→テーキン→浸炭焼入れ→研磨→硬質クロムメッキ
精度	φ16 g6 -0.006~-0.017

詳細説明

こちらは、北米の自動車業界向けに製作いたしました、SCM420製のロケーションピンの製作事例です。サイズはΦ26×65、精度はφ16 g6（-0.006～-0.017）という極めて精密な公差を実現いたしました。

お客様からは、位置決めの要となるピンに対して、過酷な使用環境でも摩耗しない圧倒的な耐久性が求められました。そこで私たちは、芯部の強靭さを保ちつつ表面を硬化させる浸炭焼入れに加え、さらに表面の保護性能を高める硬質クロムメッキを施すという、妥協のない仕様をご提案いたしました。

この高度な要求をクリアするために欠かせないのが、メッキの膜厚を正確に見越した研磨技術です。最終的な仕上がりの寸法を逆算し、メッキを施した瞬間に理想のg6公差へ収まるよう、研磨工程にてミクロン単位の微調整を行いました。こうした目に見えない細部へのこだわりが、海外の製造現場における長期間の安定稼働を支える力となります。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。ロケーションピンをはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
