メスゲージ

製品種類	テーパーリングゲージ
材質	SKS3
表面処理	焼入れ、焼き戻し、サブゼロ処理、防錆黒染め
機能・目的	耐摩耗
サイズ	Φ100×65
精度	±0.005
加工工程	旋盤、マシニング、サブゼロ処理、防錆黒染め、研磨、刻印

詳細説明

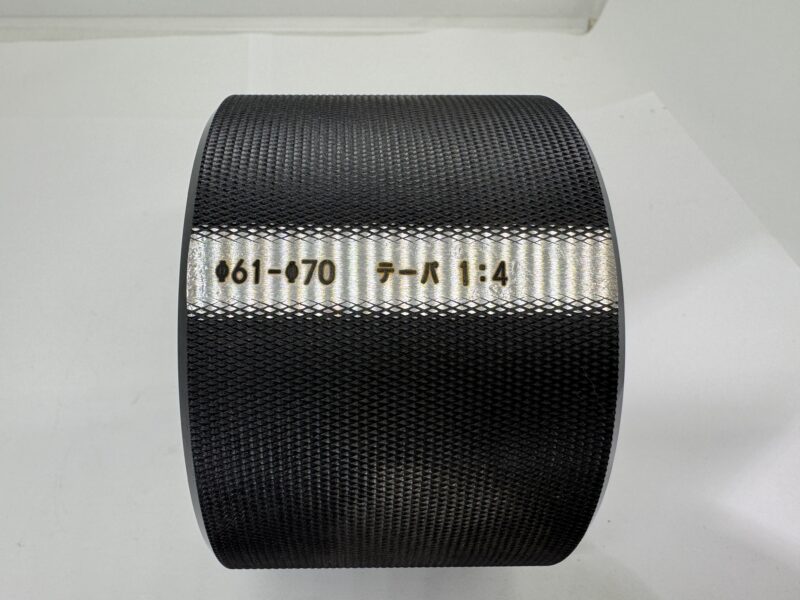

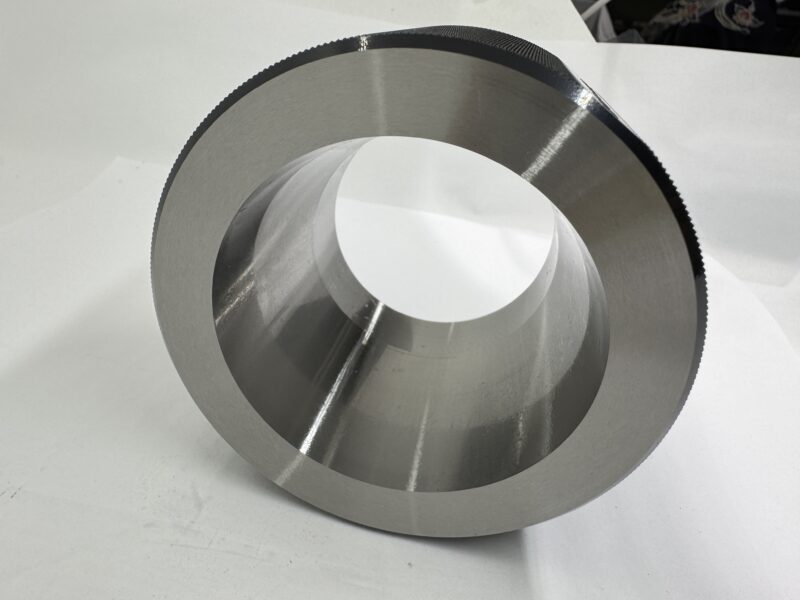

こちらは、SK3材を使用したメスゲージ（テーパーリングゲージ）の製作事例です。サイズはΦ100×65、精度は±0.005という極めて高い寸法精度に対応しており、旋盤、マシニング加工、サブゼロ処理、防錆黒染め、研磨、そして刻印の工程を経て完成いたしました。

本製品は、当サイトに掲載している「テーパーリングゲージ」の事例をご覧いただいたお客様よりお問い合わせをいただき、製作に至ったものです。No.48の事例と同様、測定用途として繰り返し使用されることを想定し、高い耐摩耗性と長期にわたる寸法安定性が強く求められました。

そのため、焼入れ・焼き戻しに加えてサブゼロ処理を施すことで鋼材の組織を安定させ、経年変化による寸法狂いを最小限に抑えています。さらに、防錆対策として黒染め処理を実施することで、長期間の使用においても性能を維持できる仕様といたしました。±0.005という厳しい精度要求に対しても、当社の精密研磨技術を駆使することで確実にクリアしております。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。メスゲージをはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
