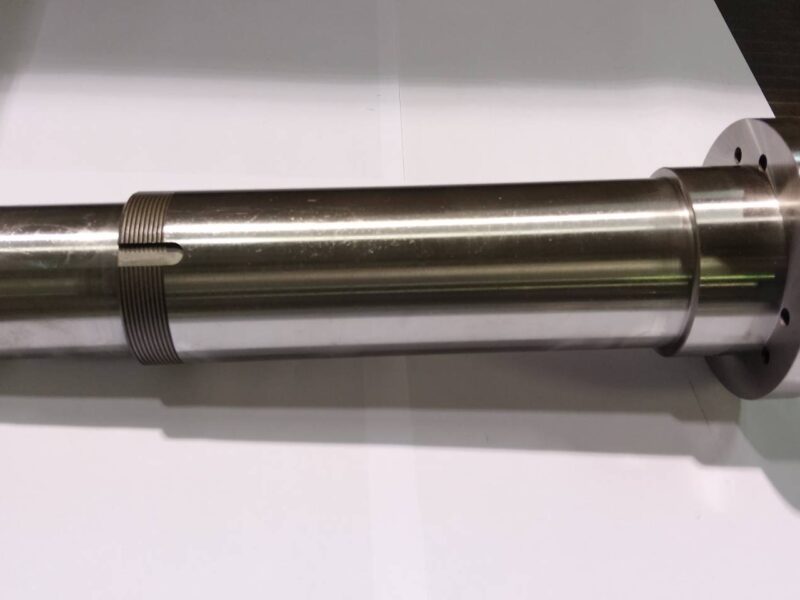

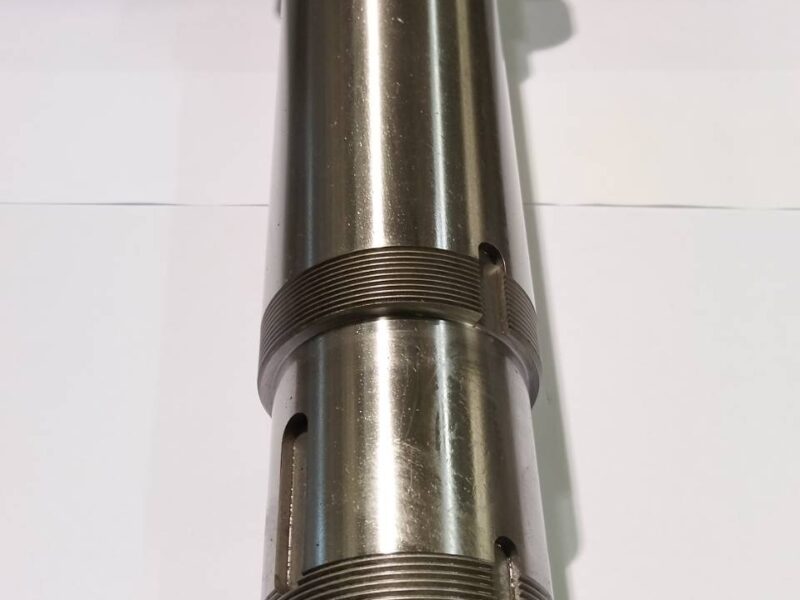

φ140 精錬所向け設備用主軸

材質	S45C
サイズ	Φ140×407
加工工程	調質 ⇒ 旋盤 ⇒ マシニング ⇒ 浸炭焼入れ ⇒ 研磨
精度	全面研磨　φ85 0~-0.022

詳細説明

こちらは、銅精錬所の設備更新のために製作いたしました、S45C製の主軸の製作事例です。サイズはΦ140×407、全面に精密研磨を施しており、φ85の箇所は0から-0.022という高精度な公差で仕上げております。

1989年から稼働し続けてきた古い設備の部品更新という、現場の継続性を守るための極めて重要な案件でした。お客様からは「S45C材を使いつつ浸炭焼入れを施し、硬度をHRC41に調整してほしい」という、技術的には非常に珍しく、かつ強いこだわりを伴うご要望をいただきました。通常、S45Cに浸炭焼入れを行うことは一般的ではありませんが、私たちはその想いを尊重し、防炭処理や浸炭戻しの工程を緻密に管理することで、ご指定の硬度と精度を確実に実現いたしました。

M75やM85のネジ加工を含む複雑な形状に対し、浸炭後の歪みを最小限に抑えながら仕上げることで、35年以上前の設備を再び力強く支える部品として蘇らせました。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。主軸をはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
