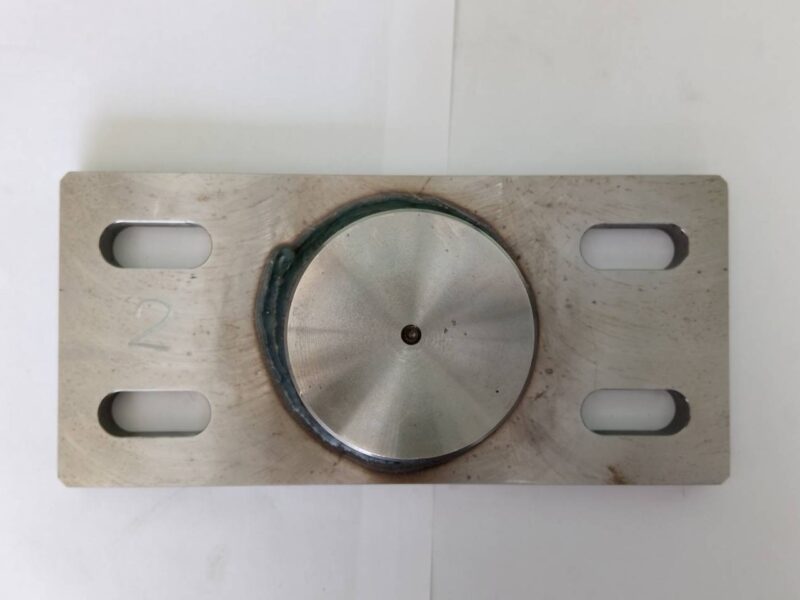

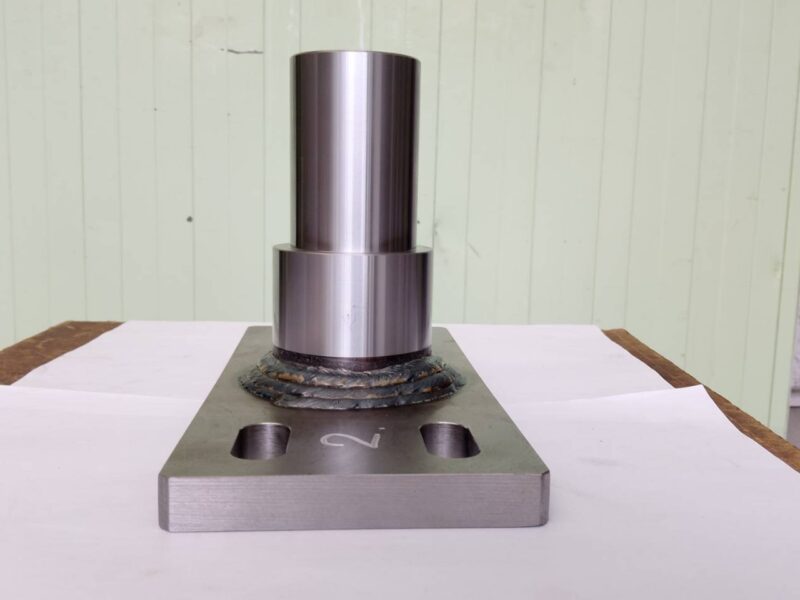

複合材仕様軸ブラケット

材質	SS400/S45C
サイズ	320x150x194.8
加工工程	旋盤加工, →溶接, →旋盤加工, →マシニング加工, →研磨
精度	Φ70g6
機能・目的	リードタイム短縮

詳細説明

こちらは、ロボットアームの取り付けに使用される軸ブラケットの製作事例です。サイズは320×150×194.8で、SS400とS45Cという二つの材質を組み合わせた仕様となっております。旋盤加工、溶接、マシニング、そして最終の研磨加工を経て、Φ70g6という精密な公差を実現いたしました。

本製品の製作において最大の課題となったのは、リードタイムの短縮です。当初は材料の塊からの一体削り出しが検討されましたが、加工工程が非常に多くなり納期が長期化する懸念がありました。そこで私たちは、SS400とS45Cを溶接によって接合する構造への変更をご提案いたしました。これにより、必要な剛性を確保しつつ製作時間を大幅に短縮し、迅速な納品を可能にしております。

また、ロボットアームの基盤となる部品であるため、各面の垂直度が極めて厳密に求められました。溶接による熱歪みを考慮し、切削加工や最終研磨の段階で基準面を正確に導き出せるよう、各工程の段取りに細心の注意を払っております。工法の転換による効率化と、要求される高い幾何精度を両立させることで、設備の安定した稼働を支えております。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。軸ブラケットをはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
