SS400・S45C複合仕様高精度軸ブラケット（全長444.8mm）

材質	SS400/S45C
サイズ	320x150x444.8
加工工程	旋盤加工, →溶接, →旋盤加工, →マシニング加工, →研磨
精度	Φ70g6
機能・目的	リードタイム短縮, 精度向上

詳細説明

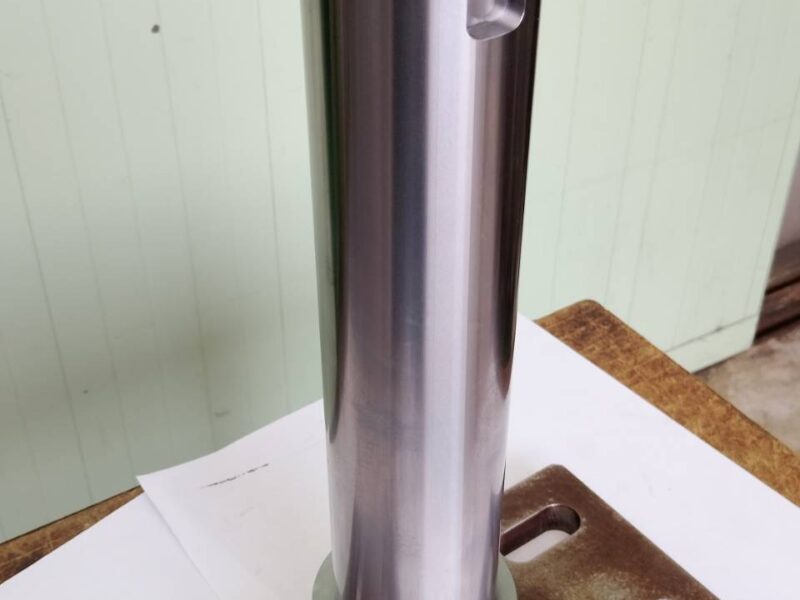

こちらは、ロボットアームの取り付けに使用されるSS400とS45Cの複合材を用いた軸ブラケットの製作事例です。サイズは320×150×444.8mmで、121番の製品をさらに長尺化した仕様となっております。旋盤、溶接、マシニング、そして最終的な研磨加工を組み合わせ、Φ70g6という高度な軸受精度を実現いたしました。

一体の材料からの削り出しでは膨大な加工時間とリードタイムを要するため、本製品でもSS400とS45Cを溶接によって接合する構造を採用し、短納期化を図っております。また、取り付け用のキー溝加工を施すことで、より確実な固定と位置決めが可能な構造といたしました。

本製品は、基準面に対する厳格な垂直度が求められますが、全長が121番よりも大幅に長いため、加工時や溶接時の熱歪み・たわみの影響をより受けやすいという課題がございました。私たちは、溶接から仕上げの切削、最終研磨に至るまでの各工程において、長尺物特有の挙動を考慮した緻密な段取りと工程管理を行うことで、厳しい幾何公差を確実にクリアしております。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。軸ブラケットをはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
