長尺1926mm デンスバー製クロッシングテーブルローラー

材質	デンスバー
サイズ	Φ100×1926
加工工程	旋盤→マシニング→旋盤仕上げ
精度	Φ45h7(0～-0.025)

詳細説明

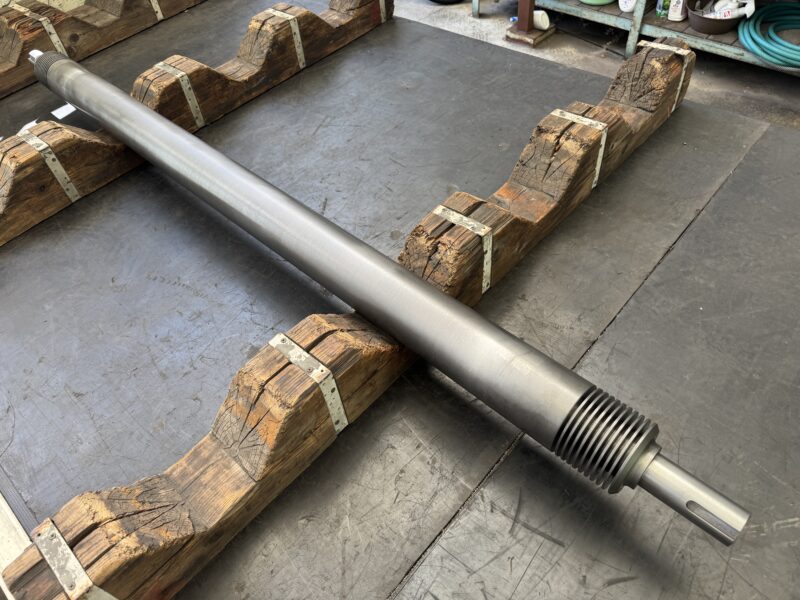

こちらは、製鉄工場の設備に使用されるデンスバー製のクロッシングテーブルローラーの製作事例です。全長が1,926mmにおよぶ超長尺品であり、材料には強度と耐摩耗性に優れたデンスバーを採用しております。

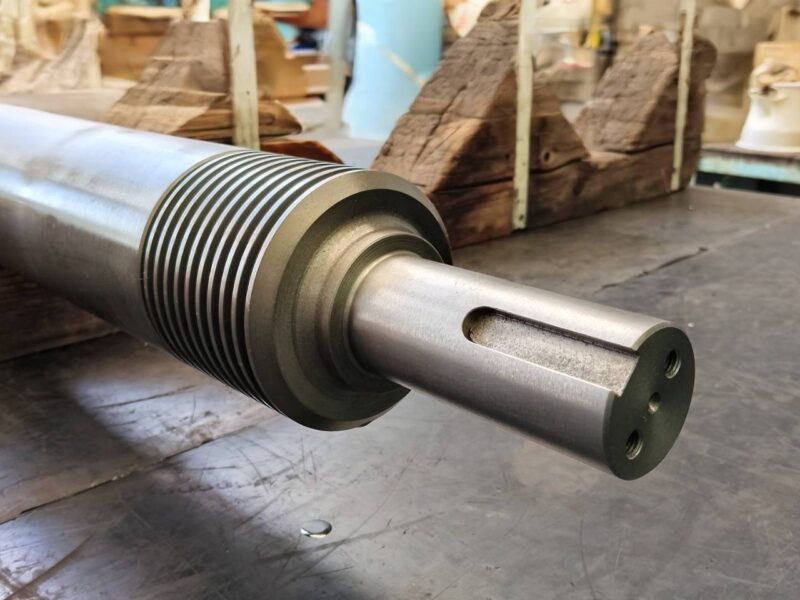

加工における大きな課題は、シャフトの両端に設けられた特殊なヒダ状の形状でした。幅3mm、深さ20mmという非常に細く深い溝が各9か所ずつ配置されており、加工時の振動を抑えつつ刃物を破損させないための高度な送り制御が求められました。私たちは、長尺物特有のたわみに配慮しながら、旋盤とマシニングを組み合わせた精密な工程管理を行うことで、この難易度の高い深溝加工を完遂いたしました。

軸受部についても、Φ45h7という厳しい公差を全長にわたる精度を維持したまま実現しております。大型かつ複雑な形状を持つローラーに対しても、確かな段取りと加工技術を駆使することで、現場での安定した稼働に寄与しております。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
