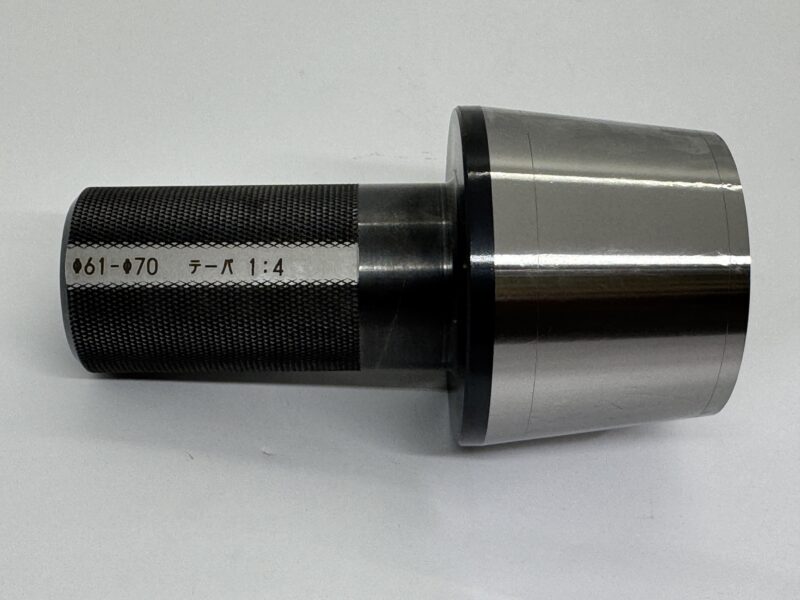

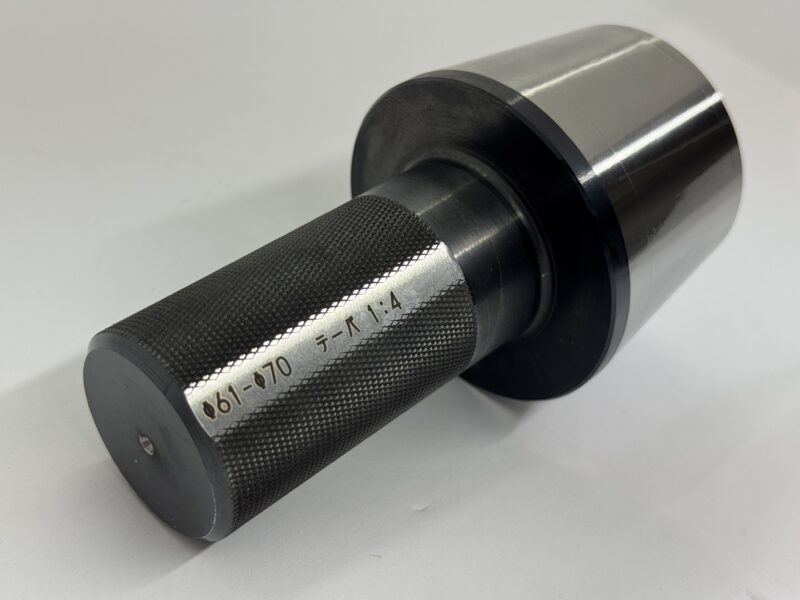

オスゲージ

製品種類	テーパーゲージ
材質	SKS3
表面処理	焼入れ、焼き戻し、サブゼロ処理
機能・目的	耐摩耗
サイズ	Φ72×133
精度	±0.005
加工工程	旋盤、マシニング、サブゼロ処理、研磨、刻印

詳細説明

今回ご紹介するのは、SK3材を使用したオスゲージ（テーパープラグゲージ）の製作事例です。サイズはΦ72×133、精度は±0.005という厳しい許容差に対応しており、旋盤、マシニング、サブゼロ処理、研磨、刻印の工程を経て完成いたしました。

本製品は、当サイトに掲載している「テーパープラグゲージ」の事例をご覧いただいたお客様よりお問い合わせをいただき、製作に至ったものです。別事例では、他社製部品の不適合によるVプーリーの異音問題に対し、プーリーとシャフトの図面に基づいた高精度なゲージを製作することで解決へと導きました。今回のオスゲージも同様に、正確なテーパーの嵌め合いを確認するための測定用として、確実な品質が求められる案件でした。

測定の際に繰り返し出し入れを行うため、高い耐摩耗性と経年変化を抑える寸法安定性が不可欠です。そのため、焼入れ・焼き戻しに加えてサブゼロ処理を施すことで組織を安定させ、精密研磨によって±0.005の精度を維持しながら、長期間安定して使用できる長寿命なゲージを実現いたしました。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。オスゲージをはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
