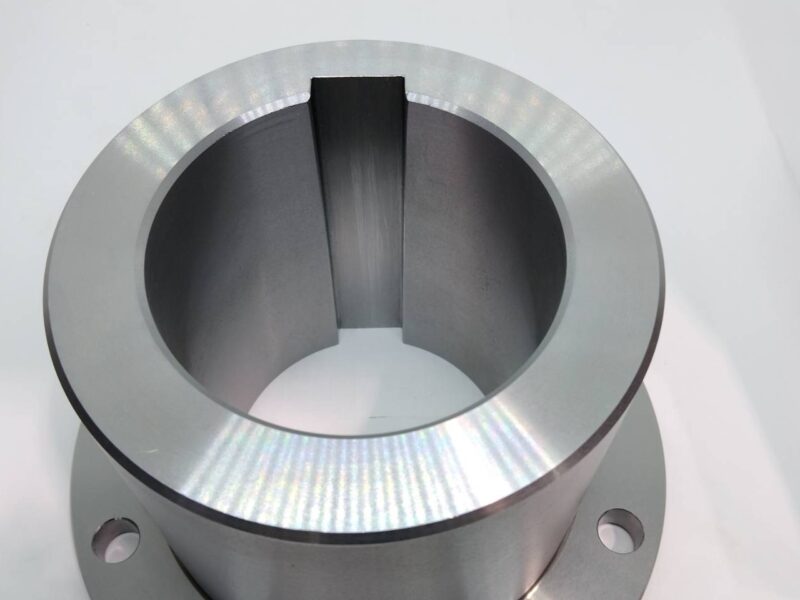

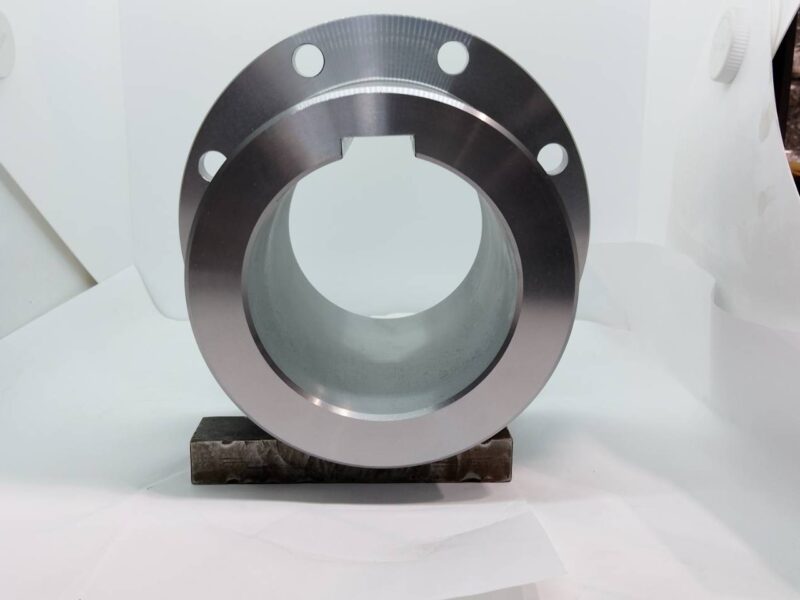

製鉄工場向け S45C製フランジ

材質	S45C
サイズ	Φ225×144
加工工程	旋盤→マシニング→キー加工
精度	Φ110H7・Φ140h7・28js9

詳細説明

こちらは、製鉄工場向けの設備に使用されるS45C製のフランジの製作事例です。サイズはΦ225×144で、Φ110H7、Φ140h7、そしてキー溝部の28js9という、嵌め合いを左右する重要な箇所に高精度な公差を確保いたしました。

過酷な負荷がかかる製鉄現場の設備において、部品の「わずかな緩み」や「回転のズレ」は致命的なトラブルに直結してしまいます。確実な動力伝達と固定が求められる中で、今回の設計では内径部に回り止めのためのキー溝加工を施す必要がありました。

私たちは、旋盤加工からマシニング、そして特殊なキー加工までを一貫して管理することで、複数の工程を跨いでも基準がブレない精密な加工を実現いたしました。内径のH7公差とキー溝のjs9公差という、非常にシビアな組み合わせを確実にクリアすることで、重厚長大な設備を影から支える、信頼性の高い回り止め機能付きフランジを形にしております。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。フランジをはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
