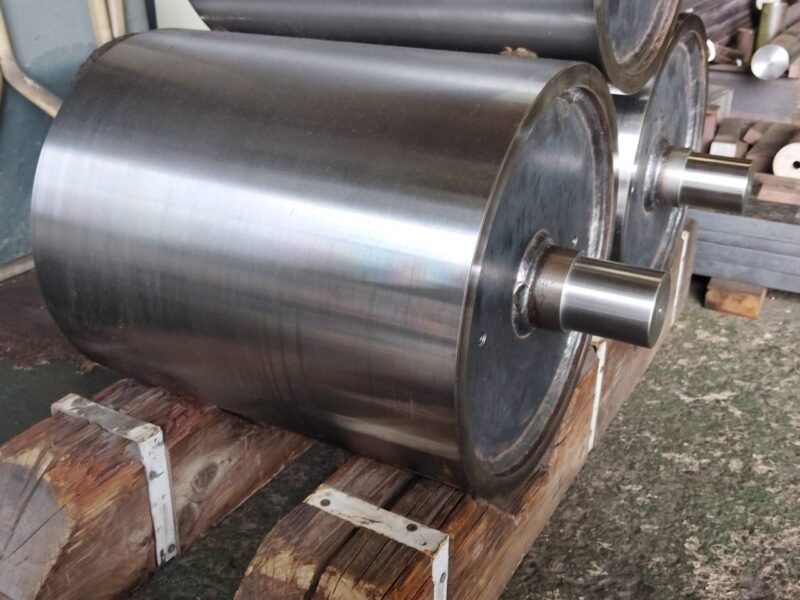

φ350mm 製鉄工場向けローラー

材質	STKM,S20C
サイズ	Φ350×673
加工工程	旋盤→溶接→旋盤→マシニング
精度	Φ60h7、Φ65h7

詳細説明

こちらは、製鉄工場の設備に使用されるSTKMおよびS20C製のローラーの製作事例です。サイズはΦ350×673で、軸受部にはΦ60h7、Φ65h7という精密な公差を実現いたしました。旋盤加工から溶接、そして仕上げの旋盤・マシニング加工まで、多段階の工程を経て製作しております。

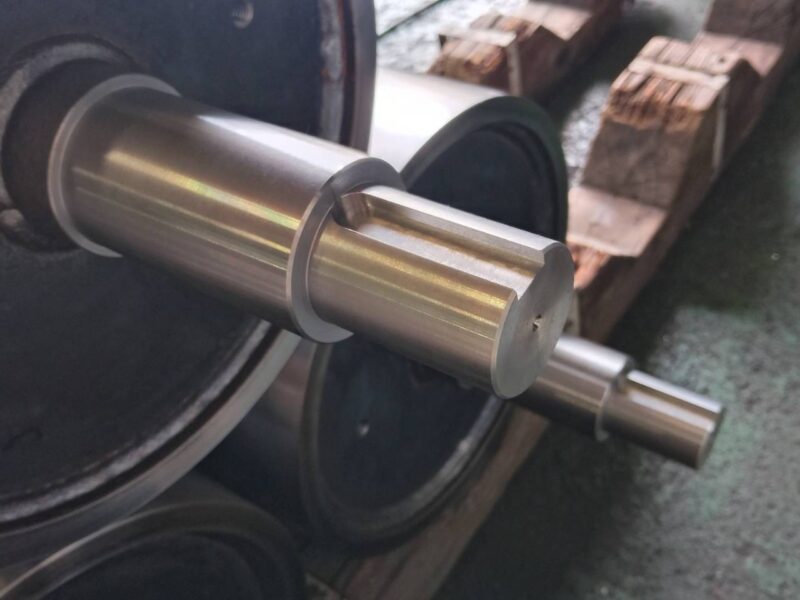

本製品は、中心の軸に対して外径が非常に大きいという独特の形状をしております。このような形状では、最終のマシニング加工において一般的な長さの工具では刃先が届かず、長尺の工具を用いた特殊な加工が必要となりました。工具が長くなるほど加工時の振動が発生しやすくなり、寸法の安定性が損なわれるリスクが高まりますが、私たちは回転速度や刃物の送りを緻密に制御することで、ブレのない高精度な仕上げを徹底いたしました。

大型で重量のあるローラーでありながら、精密な嵌合が求められる軸部の精度を妥協なく追求しております。過酷な負荷がかかる製鉄現場の設備においても、長期間安定して回転し続ける耐久性を確保いたしました。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。ローラーをはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
