加工事例
自動車工場用設備向け ホルダー
| 材質 | SS400 |
| サイズ | Φ125×101 |
| 加工工程 | 旋盤→マシニング→溶接→旋盤→マシニング |
| 精度 | Φ65H7 |
詳細説明

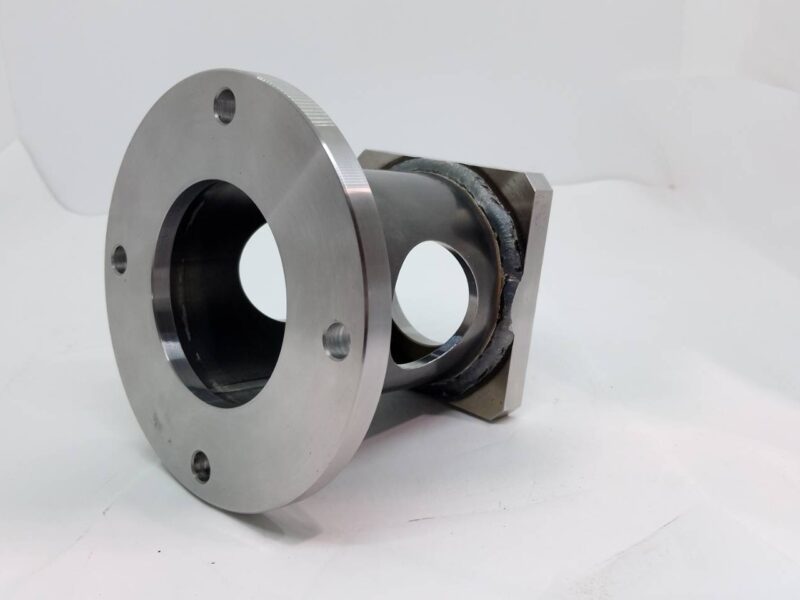

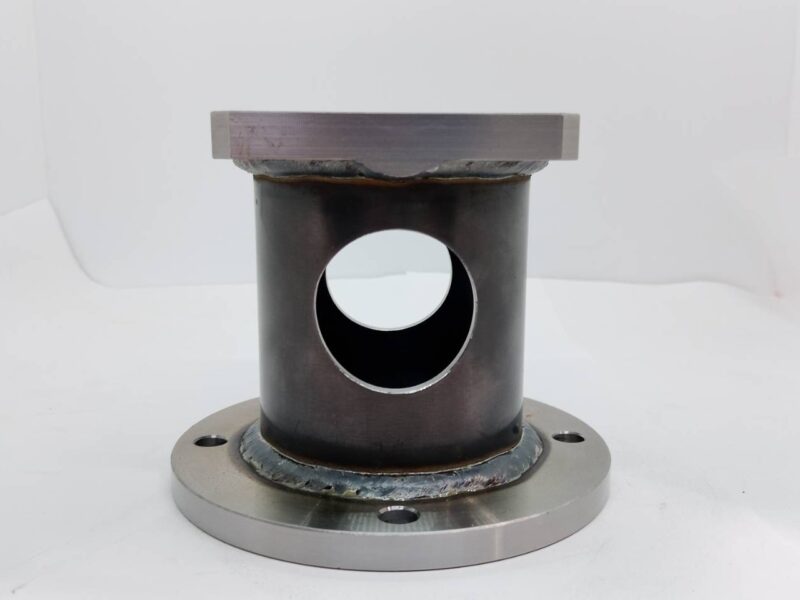

こちらは、自動車工場の設備に使用されるSS400製のホルダーの製作事例です。サイズはΦ125×101で、Φ65H7の穴公差と、左右に配置されたプレートの正確な平行度が求められる製品です。
溶接工程を含む部品は、熱による歪みが避けられないため、事前の加工だけでは最終的な寸法が狂いやすいという課題がございます。この問題を解決するため、本案件では溶接をすべて終えた後に、改めて旋盤とマシニングによる仕上げ加工を実施いたしました。
あえて工程の最後に仕上げを行うことで、溶接時に生じた熱歪みを確実に取り除き、厳しい穴公差と平行度を設計通りに実現いたしました。現場での円滑な組み付けを第一に考え、実用的な精度を追求した工程を採用しております。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。
単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。ホルダーをはじめ高品質な金属部品をお求めの方は、ローラー・シャフト 旋盤加工 長寿命化ナビまでぜひご相談ください。
