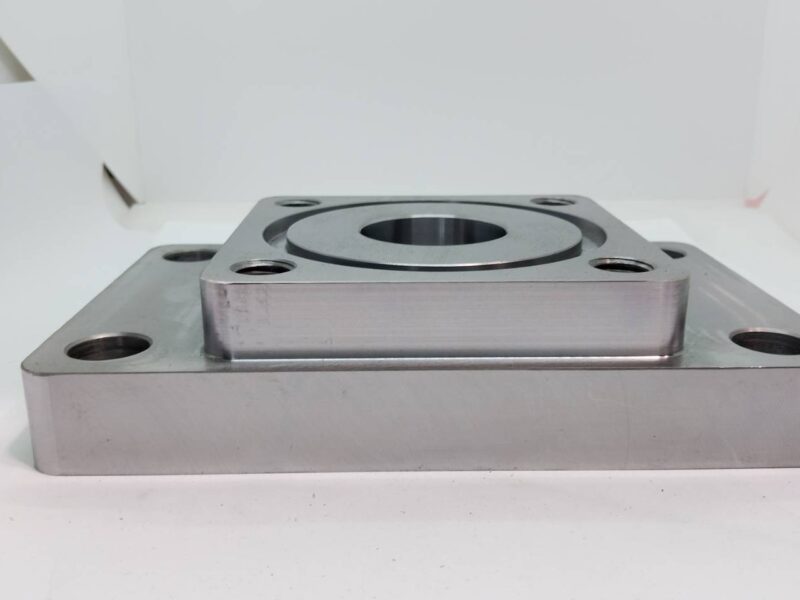

SS400製 230×150 ロッドカバー

材質	SS400
サイズ	230×150x52
加工工程	旋盤→マシニング加工
精度	Φ100 (-0.036~-0.071)
機能・目的	精度向上

詳細説明

こちらは、製鉄工場の圧延機に使用されるSS400製のロッドカバーの製作事例です。サイズは230×150×52で、旋盤加工とマシニング加工を組み合わせて製作いたしました。

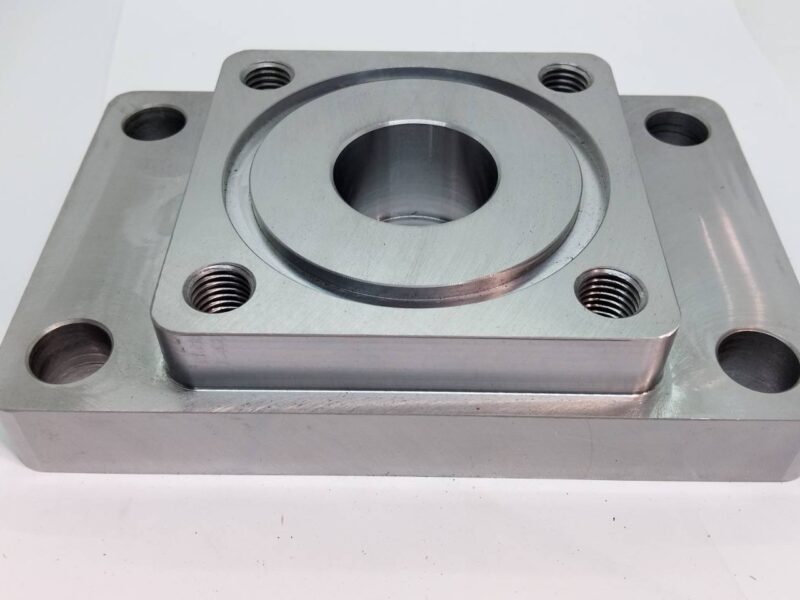

本製品において最も重要な加工箇所は、中央に設けられた円形溝の精度です。この箇所にはΦ100（-0.036〜-0.071）という厳しい寸法公差に加え、高度な真円度が要求されておりました。圧延機という非常に大きな負荷がかかる設備において、わずかな形状の歪みも許されない部品です。

私たちは、この高い真円度を確実に実現するために、専用の保持治具を自社で製作いたしました。治具を用いてワークを的確に固定することで、加工時の振動や歪みを徹底的に抑え込み、要求される精度を安定してクリアいたしました。こうした専用治具の活用による精密なアプローチにより、過酷な稼働環境下でも高い信頼性を発揮する部品をお届けしております。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
