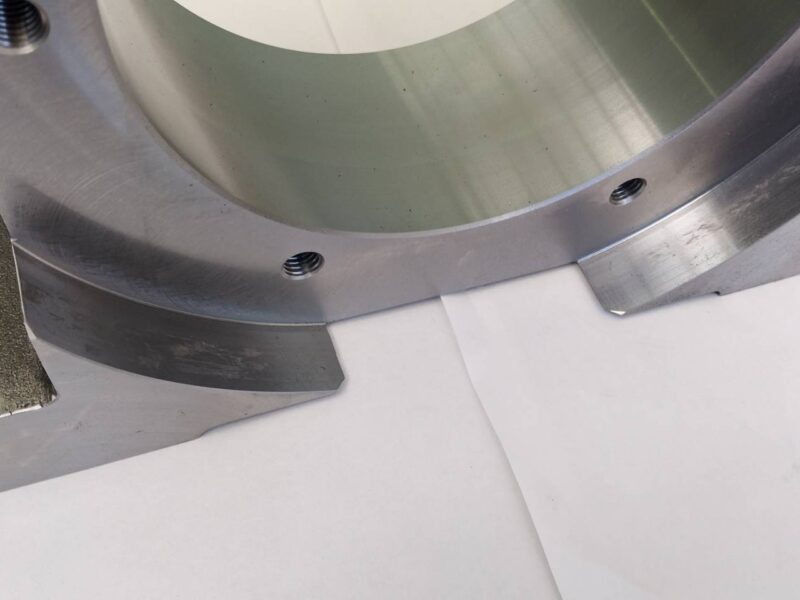

Φ380大型サイズ SS400製軸受

材質	SS400
サイズ	Φ380×250×130
加工工程	マシニング加工
精度	Φ180 H7

詳細説明

こちらは、製鉄工場の設備に使用されるSS400製の大型軸受の製作事例です。サイズは380×250×130mmと非常に大きく、重量も伴うため、製品上部にはクレーン移動用の吊りボルトを取り付けるM12の穴を設けております。本製品の加工における最大の課題は、切削後の「変形」をいかに防ぐかという点でした。これほど大型の部材を削り出す際、材料内部の応力が偏っていると、加工後に寸法が狂ってしまうリスクがあります。そこで私たちは、マシニング加工を開始する前に「焼鈍（アニール）」と「ショットブラスト」を施しました。あらかじめ内部応力を除去し、表面状態を整えることで、加工後の歪みを徹底的に抑制し、$\Phi 180$ H7という精密な内径公差を確実に実現いたしました。また、機能面ではフランジ部に4箇所の給油穴を設けており、過酷な環境下でも円滑な潤滑を維持できる構造としております。単に削るだけでなく、材料の特性を見極めた熱処理工程を組み合わせることで、大型かつ精密な部品の安定した品質をお約束いたします。＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。軸受をはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
