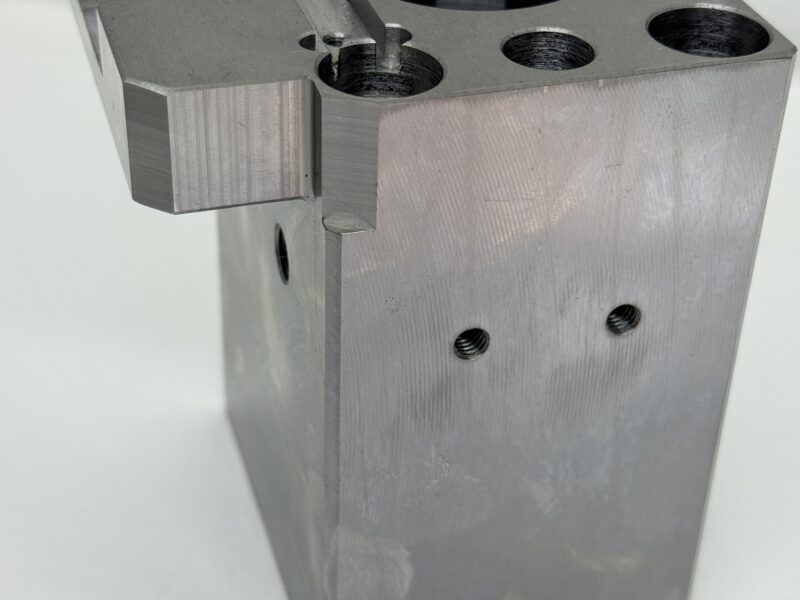

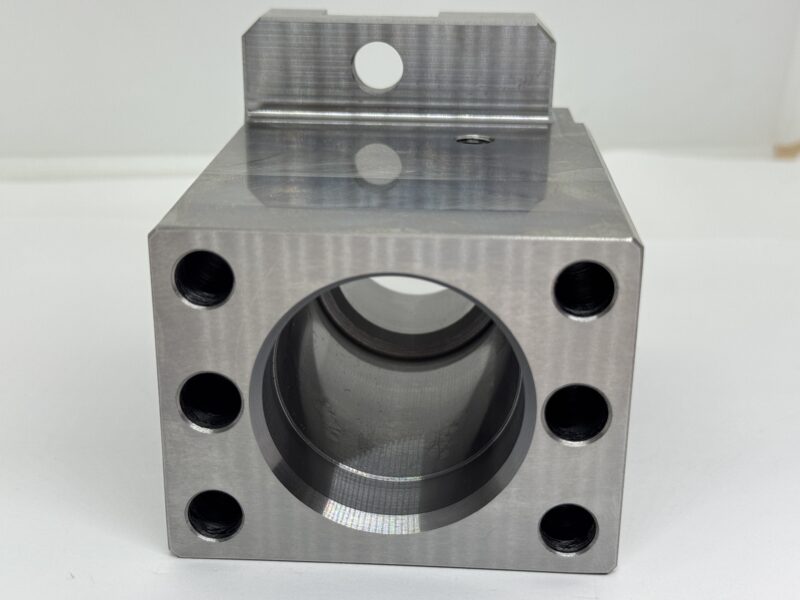

自動車業界向け特注シリンダー

材質	S45C
サイズ	90t×95×120
加工工程	旋盤→マシニング→平面研磨→旋盤→円筒研磨→平面研磨
精度	平行度0.007

詳細説明

今回ご紹介するのは、自動車業界向けに製作したS45C製の特注シリンダーの加工事例です。サイズは90t×95×120で、旋盤、マシニング、平面研磨、円筒研磨を幾度も組み合わせる非常に複雑な工程を経て、平行度0.007という極めて高い精度を実現いたしました。

本製品の最大の特徴は、細部にわたって「100分の1ミリ単位」の厳しい寸法指定があった点にあります。これに対し、弊社では各工程間に最適な研磨加工を挟み込むことで、要求される超高精度を確実にクリアしました。また、当初のご指定は市場流通性の低いS43Cでしたが、より入手しやすく品質の安定したS45Cへの材質変更をご提案いたしました。これにより、高精度を維持しながらも、調達コストの抑制と短納期化という付加価値を提供することができました。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。特注シリンダーをはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
