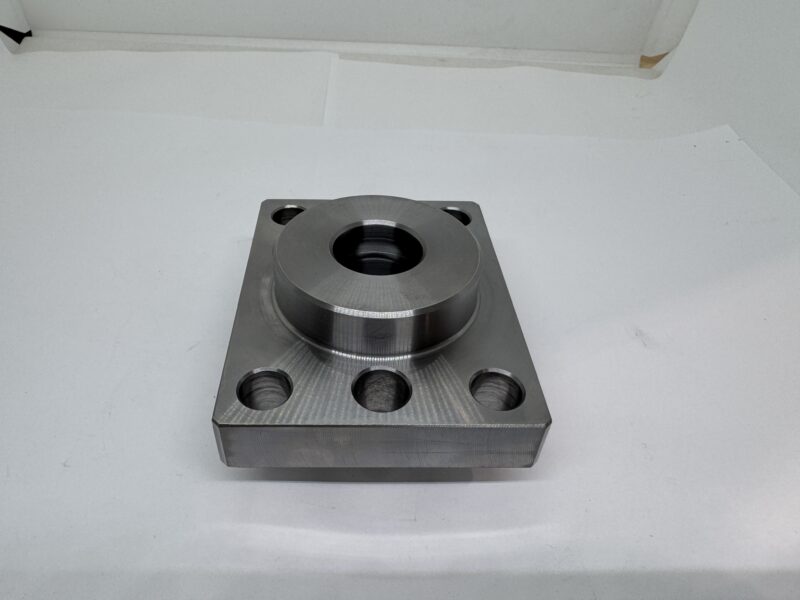

シリンダーカバー

材質	SS400
サイズ	90×70×45
加工工程	旋盤→フライス→マシニング
精度	Φ52h7,Φ51f7,平行度0.007

詳細説明

今回ご紹介するのは、SS400製のシリンダーカバーの製作事例です。サイズは90×70×45で、旋盤、フライス、マシニング加工を組み合わせて製作いたしました。本製品はΦ52h7、Φ51f7の寸法精度に加え、平行度0.007という極めて高い精度が要求されました。

この高い平行度を実現するため、旋盤加工後にマシニング加工を施す工程を採用いたしました。特に旋盤加工におけるチャッキングし直しの際には、その都度ゲージを用いて入念に測り直しを行うことで、微細なズレを徹底的に排除し、正確な平行度を確保いたしました。高度な測定技術と調整を繰り返すことで、お客様の求める厳しい精度要求を確実にクリアいたしました。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。シリンダーカバーをはじめ高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
