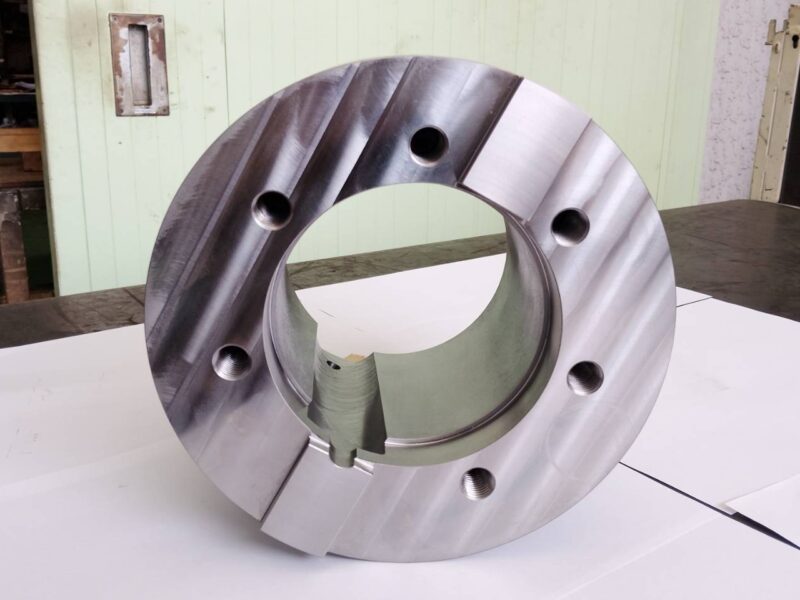

SCM440製 Φ280 カップリング

材質	SCM440
サイズ	Φ280×235
加工工程	旋盤→マシニング→旋盤仕上げ→マシニング仕上げ
精度	テーパー1/10・Φ220＋0.05～0

詳細説明

こちらは、製鉄工場の設備に使用されるSCM440製のカップリングの製作事例です。サイズは Φ280×235で、軸との嵌合を強固にするための 1/10テーパー加工を施しております。お客様からは「従来は鋳造品として製作していたが、金型代の高騰によりコストが大幅に上がってしまい、代替案を探している」という切実な課題をいただきました。

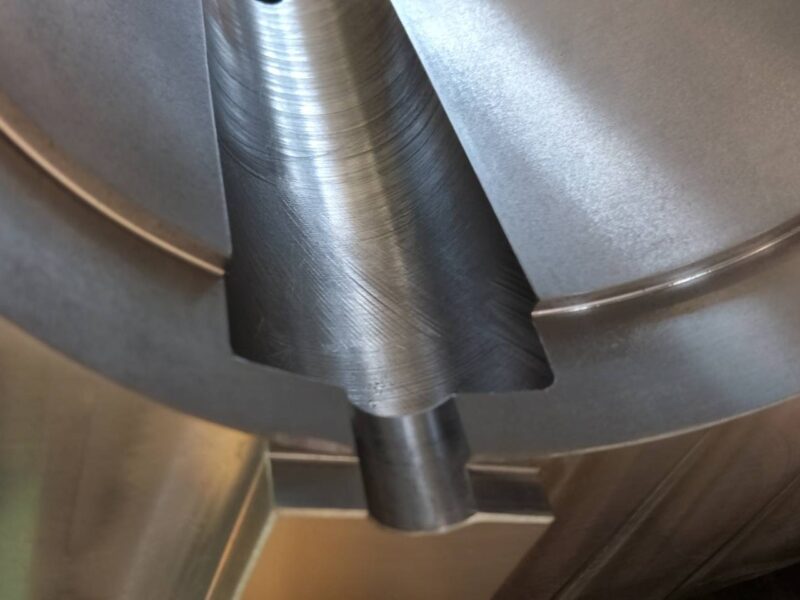

そこで私たちは、金型費用を抑えつつ納期も短縮できる、インゴットからの「一体削り出し加工」への変更をご提案いたしました。本製品の製作において最も注意を払ったのは、偏心穴の存在と精度の両立です。偏心穴がある状態で旋盤加工を続けると、回転バランスが崩れて寸法精度に支障が出るため、加工の途中でマシニング工程を挟むという緻密な工程管理を行いました。これにより、シャフトとの一体感を高めるための1/10テーパーや、Φ220（+0.05 〜 0）という厳しい公差を、最終仕上げのマシニング工程で確実に実現しております。工法の転換によって高価な型代を廃止し、トータルコストの低減と高い品質を両立いたしました。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
