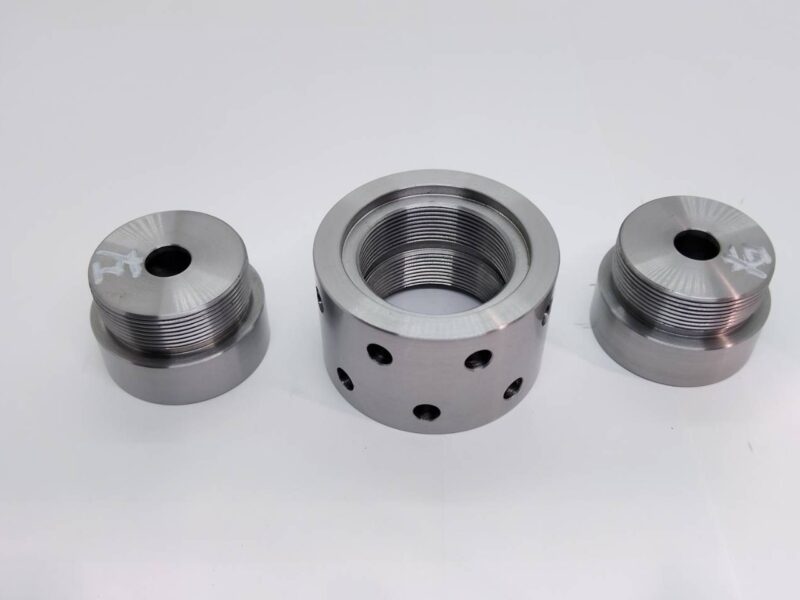

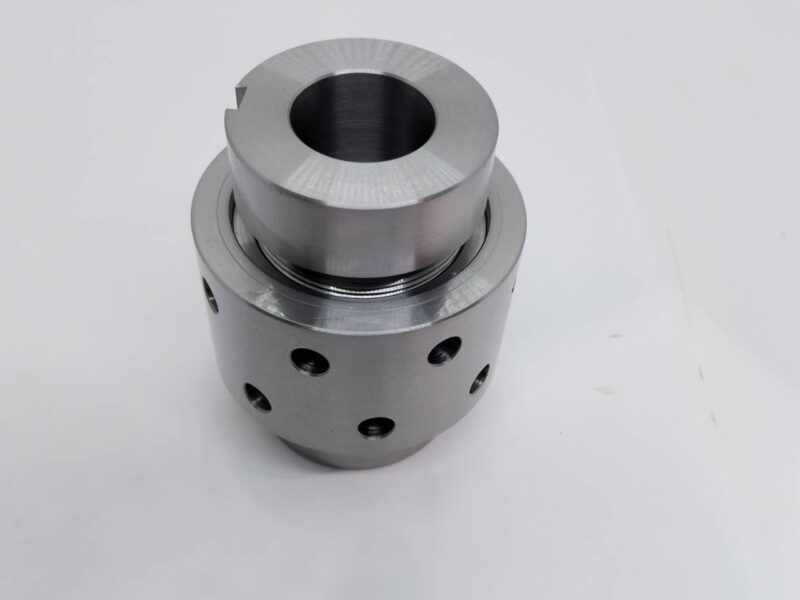

S45C製 Φ65 調整ナット

材質	S45C
サイズ	Φ65×40
加工工程	旋盤→マシニング
精度	Φ85e8(-0.050～-0.089)・M42右ネジ・左ネジ

詳細説明

こちらは、製鉄工場の設備で使用されるS45C製の調整ナットとキャップのセット事例です。材質にはS35Cを採用し、サイズはΦ65×40で、旋盤加工とマシニング加工を組み合わせて製作いたしました。

本製品の大きな特徴は、右ネジと左ネジが対になったセット品であるという点です。設備の微調整を行う際に欠かせない部品ですが、左右のネジを同時に、かつ正確に管理して製作することが求められました。ネジ径はM42と大きく、さらに外径部にはΦ85e8（-0.050～-0.089）という精微な公差が指定されておりました。

私たちは、右ネジと左ネジそれぞれの嵌め合いを厳密に調整することで、現場でのスムーズな操作性を実現いたしました。複雑なネジ切り加工と厳しい外径公差を高精度に仕上げることで、設備の安定した調整機能を支えております。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

当サイトを運営する平野鉄工株式会社は、自動車業界で培った実績とノウハウを活かし、多様な業界へ金属部品を製造・納品しております。ローラーやシャフトなどの丸物旋盤加工品に対する耐摩耗性・強度を高める長寿命化提案には自信があります。

単品・試作からでも短納期対応いたします。既存部品のコストダウンもお任せください。固定概念にとらわれないアイデアと確かな技術力で、あらゆる金属部品のお困りごとを解決いたします。高品質な金属部品をお求めの方は、ローラー・シャフト旋盤加工長寿命化ナビまでぜひご相談ください。
