424×205×70 ストッパー

材質	SS400
サイズ	424x205×70
加工工程	フライス加工, →溶接, →マシニング加工
精度	Φ34H7
機能・目的	位置決め・固定

詳細説明

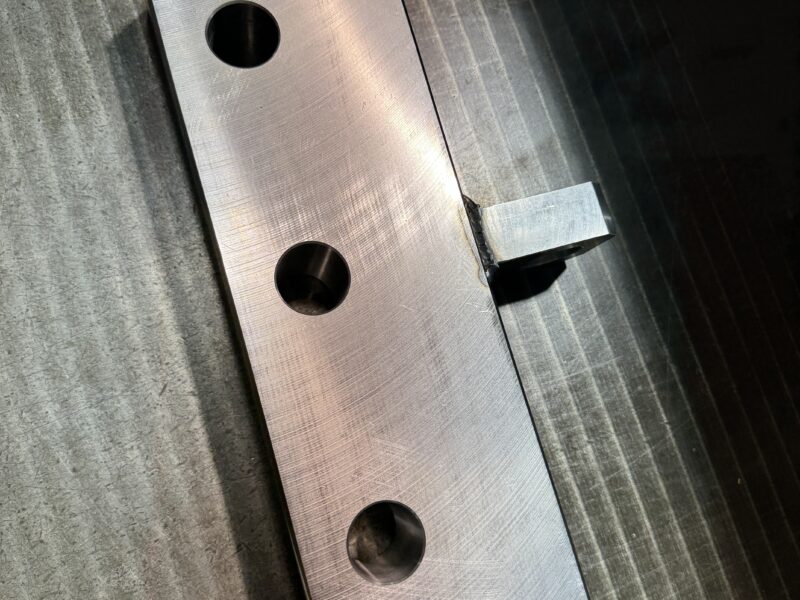

本事例は、一般構造用圧延鋼材（SS400）を使用し、424×205×70mmのサイズで製作した、製鉄工場向け設備部品のストッパーです。フライス加工、溶接、そしてマシニング加工を組み合わせ、他部品を確実に保持するためのΦ34H7精度穴を含めた高精度な位置決め・固定部品に仕上げております。

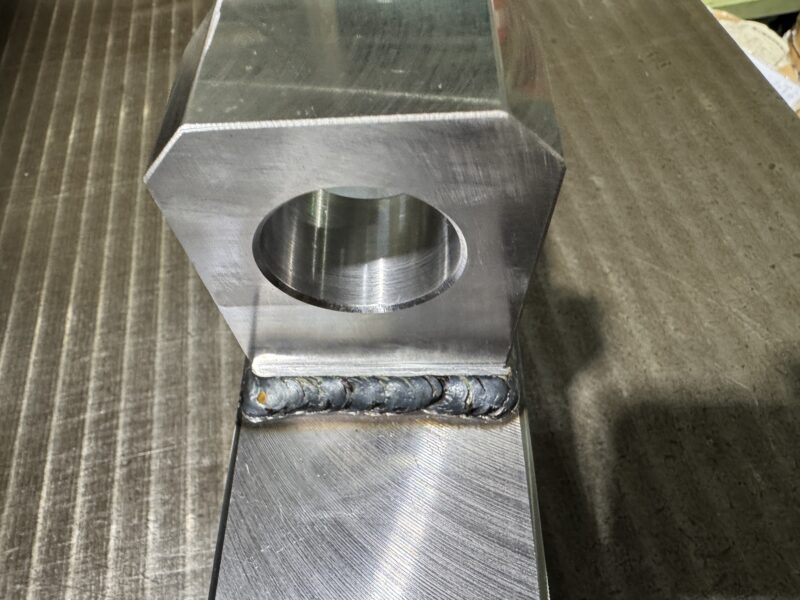

本製品は製鉄工場の設備内でストッパーとして機能し、他の構成部品を強固に固定するための嵌合穴（Φ34H7）が設けられています。

加工における最大のポイントは、製品中央に位置する1箇所の吊り下げ用穴の加工です。この穴は製品の厚みや構造に対して深い位置にあり、通常の工具では届かないか、あるいは加工精度の確保が困難となる課題がありました。そこで私たちは、長尺のリーマドリルを使用する工法を採用いたしました。フライス加工と溶接によって全体の形状をあらかじめ組み上げた後、マシニング加工にて長尺リーマドリルを通すことで、深い穴であっても曲がりや内径のばらつきを抑え、設計通りの優れた寸法精度と内面品質を実現しております。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
