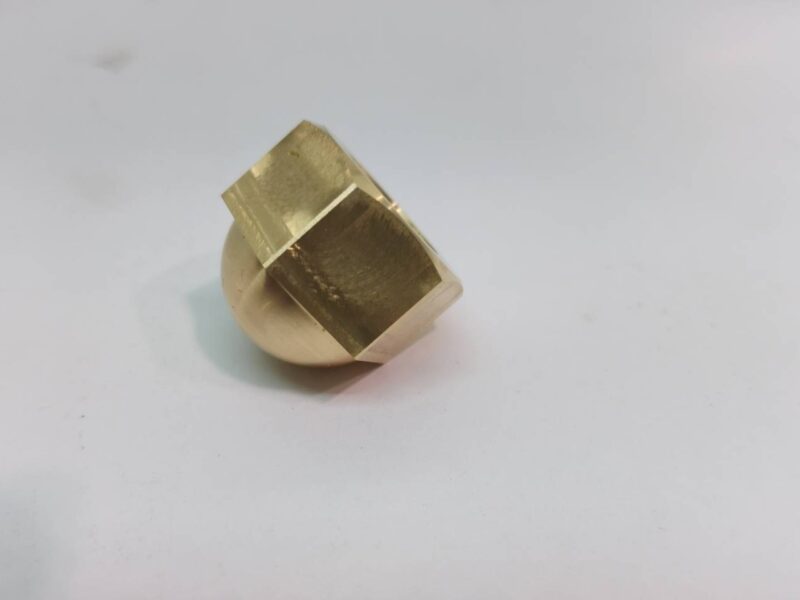

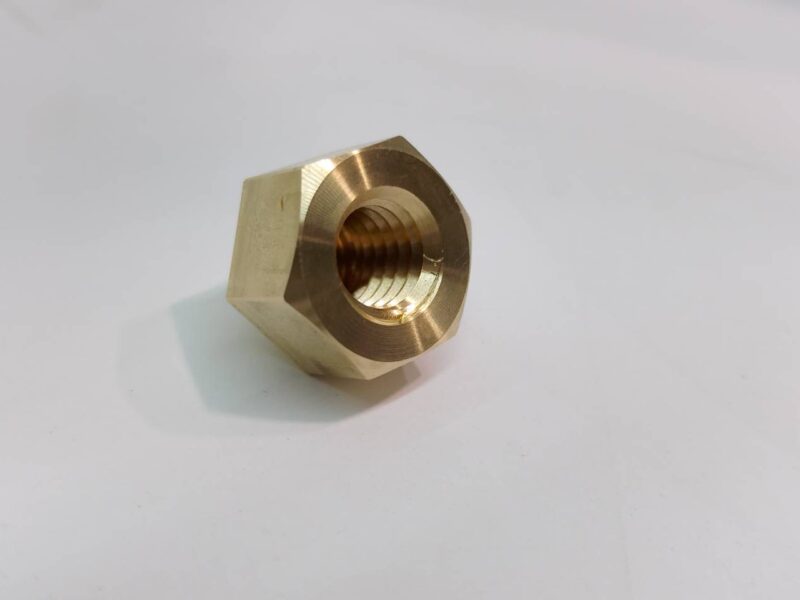

C3604製 16六角×15 袋ナット

材質	C3604(黄銅合金)
サイズ	16六角x15
加工工程	マシニング加工, →フライス加工
精度	W3/8
機能・目的	位置決め・固定

詳細説明

本事例は、優れた被削性と耐食性を持つ黄銅合金（C3604）を使用し、16六角×15mmのサイズで製作した、製鉄工場向け設備部品の袋ナットです。マシニング加工とフライス加工を組み合わせ、厳しい深さ制限のある精密なネジ加工を実現しております。

本製品は設備内の位置決め・固定用途に使用される袋ナットであり、ネジ穴にはウイットネジ（W3/8）が切られています。

加工における最大のポイントは、ネジ穴の深さ制御にあります。製品全体の高さが15mmであるのに対し、ネジ穴の有効深さは10mmという仕様になっており、底部の肉厚が非常に薄い設計です。そのため、下穴をあける際に貫通させてしまわないよう、加工データの管理と刃物の高精度な位置決め制御を徹底いたしました。マシニング加工およびフライス加工の技術を活かし、貫通のリスクを完全に排除しながら、確実な有効ネジ深さを確保した高品質な袋ナットへと仕上げております。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
