Φ43×315 ストッパーピン

材質	S45C
サイズ	Φ43×315
加工工程	旋盤加工, →研磨
精度	Φ30g6、Φ35g6
機能・目的	位置決め・固定

詳細説明

本事例は、機械構造用炭素鋼（S45C）を使用し、Φ43×315mmのサイズで製作した、製造工場向け設備部品のストッパーピン（セーフティーピン）です。旋盤加工と精密研磨加工を組み合わせることで、軸部に要求される**Φ30g6**および**Φ35g6**という2段階の厳しい寸法公差を高精度にクリアしております。

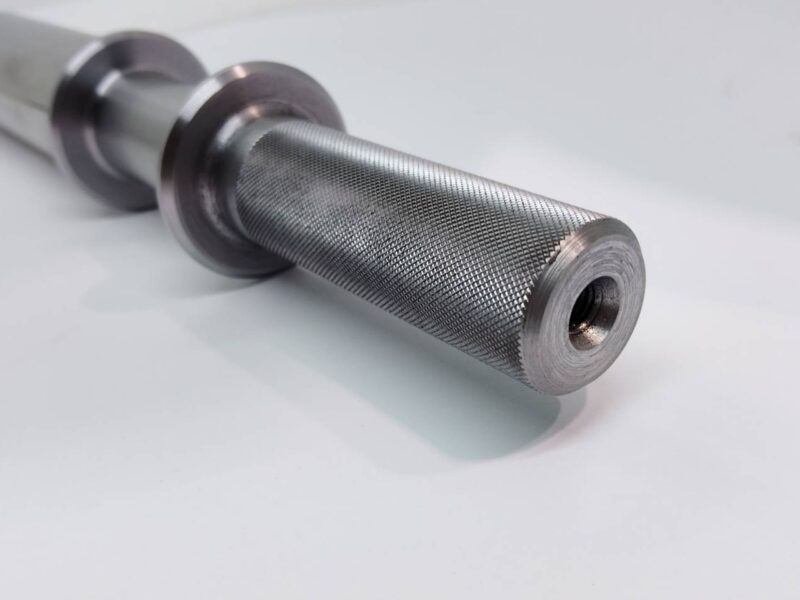

本製品は、設備の稼働時やメンテナンス時における安全確保を目的とした「セーフティーピン」として使用されます。現場での扱いやすさと確実な操作性を最優先に設計されており、手作業ですぐに抜き差し（出し入れ）ができるよう、手元（グリップ部分）には確実なホールド感を生むローレット加工（滑り止め加工）を施している点が特徴です。

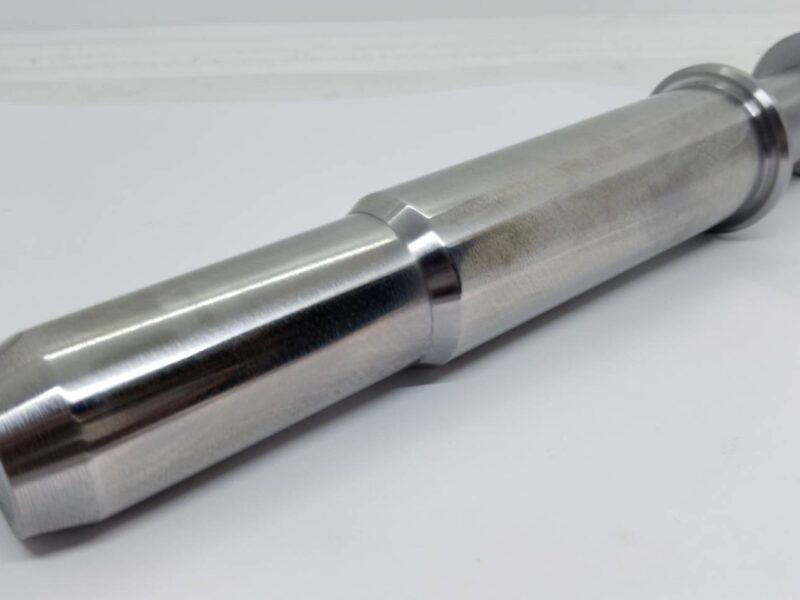

製造における最大のポイントは、1本の軸に対して設けられた「2段階の超精密な軸加工」の制御にあります。外径寸法の異なるΦ30g6とΦ35g6の双方が非常にシビアな公差を求められるため、旋盤加工による正確な段付き形状の創成から、最終の研磨加工にいたるまで、同軸度や真円度を徹底的に管理いたしました。研磨工程にて2つの軸部を精密に仕上げることで、引っかかりのないスムーズな着脱性と、セット時のガタつきのない確実な保持性能を両立した、信頼性の高い安全部品をお届けいたしました。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
