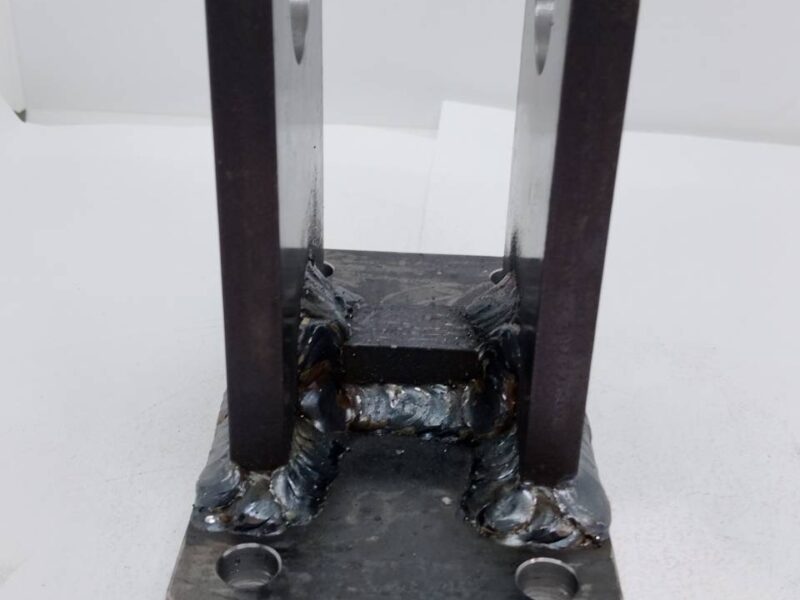

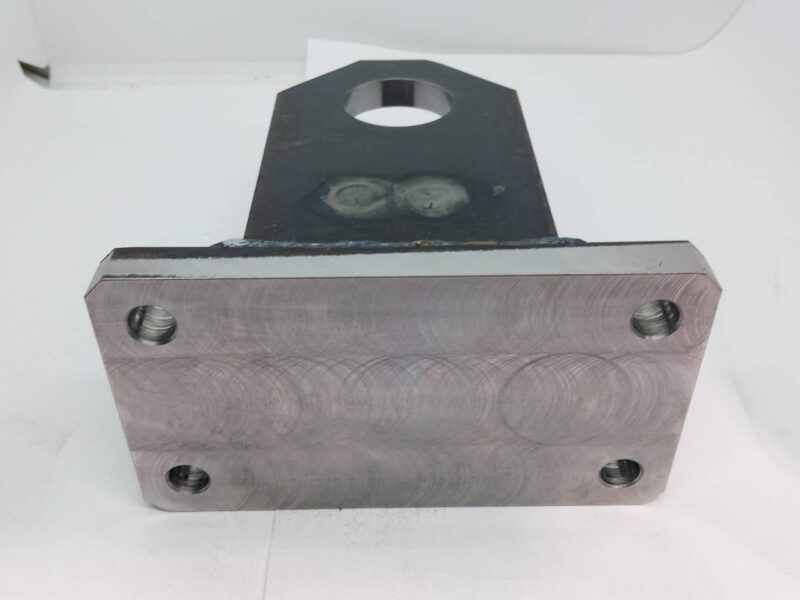

160×90×158 ロボット工程用ブラケット

材質	SS400
サイズ	160x90x158
加工工程	フライス加工, →溶接, →マシニング加工
精度	Φ40H7
機能・目的	位置決め・固定

詳細説明

本事例は、一般構造用圧延鋼材（SS400）を使用し、160×90×158mmのサイズで製作した、自動車工場向け設備部品のロボット工程用ブラケットです。フライス加工、溶接、マシニング加工を組み合わせ、位置決め用の要となるΦ40H7の精密な穴加工を実現いたしました。

本製品は、自動車工場のロボット工程において部品の位置決めや固定を行うためのブラケットです。メイン部分には位置決め用のシャフトが組み込まれるため、極めて高い精度を持つΦ40の穴加工が求められます。

この加工における重要なポイントは、位置決め用のシャフトを確実に挿入・固定させるために、必要な穴を同時に加工する段取りを構築した点です。フライス加工で各部品の面を正確に整え、溶接によって一体化させた後、最終工程のマシニング加工で同時に穴あけを行うことで、芯ズレやピッチの狂いを完全に排除いたしました。これにより、設計図面通りの厳格な寸法公差をクリアし、ロボット工程における確実な位置決め機能を担保しております。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
