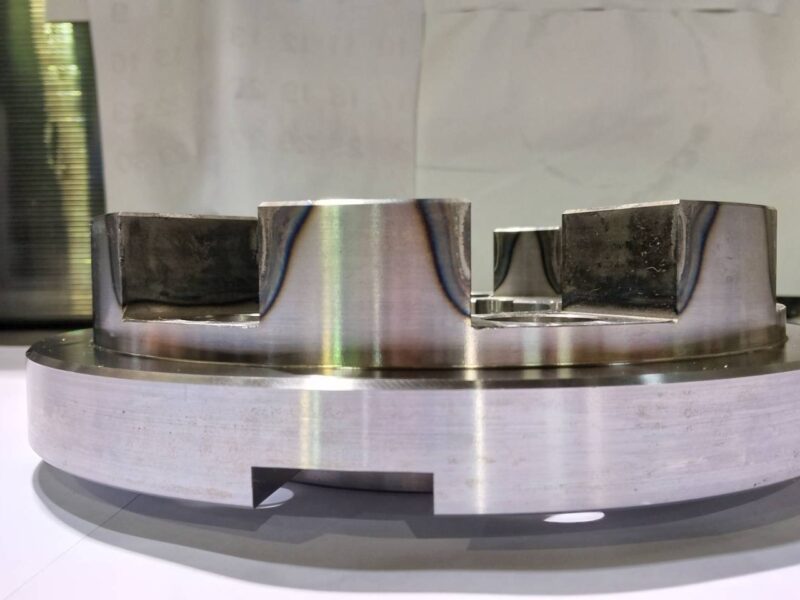

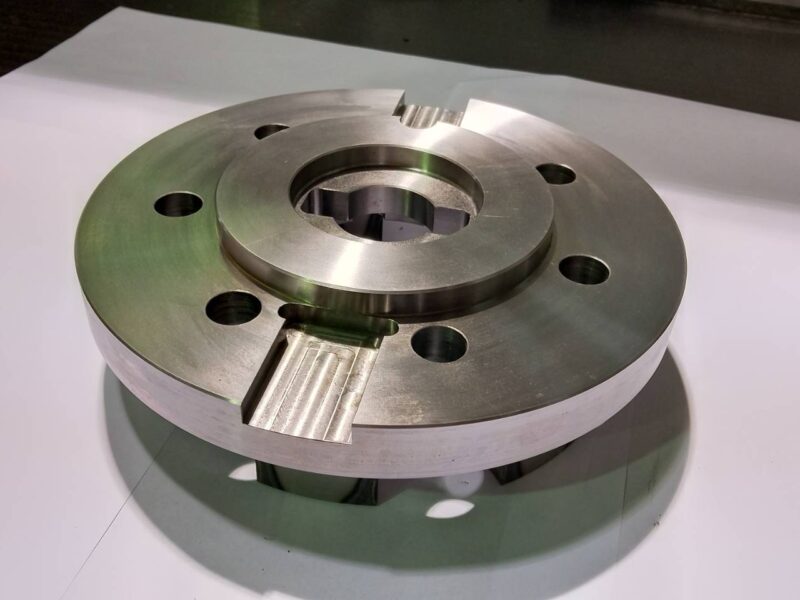

SCM440製 Φ280×81 カップリング用・歯

材質	SCM440
サイズ	Φ280×81
加工工程	旋盤加工, →マシニング加工, →焼入れ
精度	Φ102(h8),Φ50(h8)
表面処理	高周波焼入れ
機能・目的	耐摩耗性, コストダウン

詳細説明

本事例は、クロムモリブデン鋼（SCM440）を使用し、Φ280×81mmのサイズで製作した、製鉄工場向け設備部品のサイジングミル交換用「カップリング用・歯（新製品）」です。旋盤加工、マシニング加工、そして高周波焼入れを組み合わせることで、Φ102（h8）やΦ50（h8）といった厳しい寸法公差をクリアし、優れた耐摩耗性と大幅なコストダウンを両立させております。

本製品は、製鉄工場で使用されるサイジングミル用のギア歯部品です。従来はカップリングと一体型の構造となっていましたが、過酷な稼働環境により歯先のへたり（摩耗）が早く、部品全体の交換頻度が高くなってしまう点が大きな課題でした。そこで私たちは、お客様のランニングコストを削減するための改善案として、摩耗しやすい歯の部分のみを独立させた「分割型」の構造を新たにご提案・製作いたしました。これにより、へたりが生じた際にも歯の部分だけをピンポイントで交換できるようになり、劇的なコストダウンを実現しています。

製品の耐久性を最大化するため、材料には強靭なSCM440を採用し、さらに歯の側面へ的確な高周波焼入れを施すことで、激しい摩擦に耐える優れた耐摩耗性を付与しました。また、分割型にしたことでカップリング本体との確実な一体感が求められるため、接合部には回転時のズレを完全に排除するためのキー溝を設けています。このキー溝の加工公差も極めて厳しく管理し、旋盤およびマシニング加工技術を駆使してガタつきのない緊密な嵌合を実現いたしました。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
