加工事例

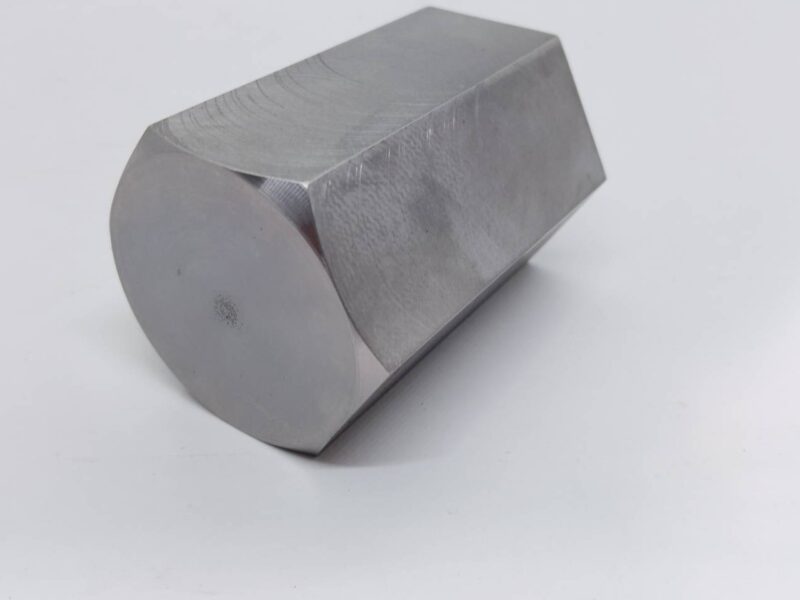

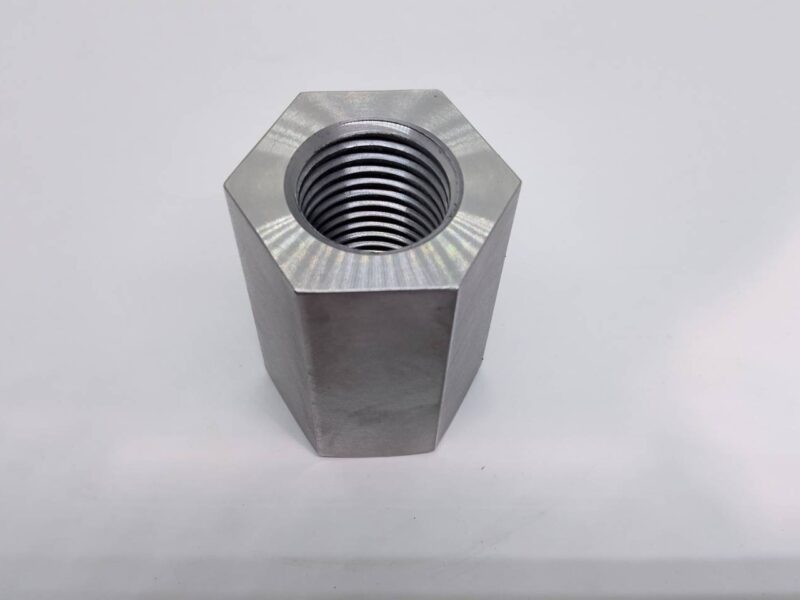

特殊工具を用いて奥深い底面を薄く削り出したS35C製の長尺袋ナット
| 材質 | S35C |
| サイズ | 46六角×長さ85mm |
| 加工工程 | 特殊工具を用いた旋盤削り出し |
| 用途 | 長尺袋ナット |
詳細説明
S35Cの六角材から旋盤で削り出した、長尺の袋ナットです。奥まった底面に適した特殊工具を選定し、底のある形状を保ちながら壁を薄く仕上げる加工に対応しました。
この事例のポイント
お客様の課題
全長が長く、底のある袋ナット形状の部品が求められていました。
平野鉄工の突破口
奥まった底面の加工に適した特殊工具を選定し、旋盤で削り出しました。
得られた結果
袋形状を保ちながら底面を薄く仕上げ、長尺形状の特殊ナットを製作しました。
01｜お客様の「？」
今回ご紹介するのは、S35Cを使用した長尺の袋ナットです。お客様からは、全長を長く確保しながら、端部に底のある袋ナット形状で製作したいというご依頼がありました。
02｜「？」の奥にあった本当の課題
難しかったのは、奥まった底面の壁をできるだけ薄く削り出すことです。長さのある袋形状では、底面まで工具を届かせて加工する必要があり、通常の工具では要求する薄壁形状を作ることが困難でした。
03｜平野鉄工が考えた突破口
平野鉄工は、奥深部の加工に適した特殊工具を選定しました。形状に合わせた工具を使用することで、旋盤加工による削り出しで、底面を残しながら必要な薄さへ仕上げる方法を採用しました。
04｜実施した材料・加工・表面処理
材質はS35C、素材は46六角材、製品の長さは85mmです。旋盤加工で形状を削り出し、特殊工具を使用して袋部の奥まった底面を加工しました。長尺形状と底面の薄さを両立させることに注意して製作しています。
05｜生まれた「！！」
工具の選定を工夫することで、通常の工具では難しい奥深部の薄壁加工に対応しました。既製品では対応しにくい長尺ナットや、底付き・薄肉形状の削り出し部品は、平野鉄工へご相談ください。
