加工事例

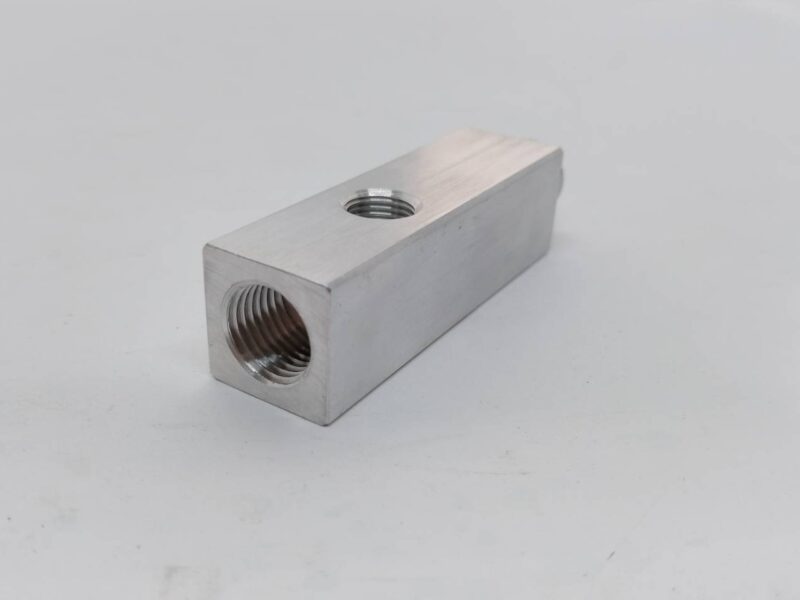

軽量化と耐食性に配慮したA5052製アダプター
| 材質 | A5052 |
| サイズ | 18角×長さ71mm |
| 加工工程 | 旋盤加工→マシニング加工→ねじ加工 |
| 用途 | 水を通す配管用アダプター |
詳細説明
水を通す設備に使用するA5052製の配管用アダプターです。軽量化と耐食性を考慮して材料を選定し、旋盤加工・マシニング加工で形状と接続用のおねじ・めねじを製作しました。
この事例のポイント
お客様の課題
水を通す設備に使用するため、軽量で腐食に配慮したアダプターが求められていました。
平野鉄工の突破口
A5052を採用し、相手側との接続に合わせたおねじ・めねじを加工しました。
得られた結果
材料の選定と接続部の加工を組み合わせ、水を扱う設備向けの部品を製作しました。
01｜お客様の「？」
今回ご紹介するのは、内部に水を通す設備に使用するアルミ製アダプターです。お客様からは、水を扱う環境への対応と、部品の軽量化を両立させたいというご要望がありました。
02｜「？」の奥にあった本当の課題
材料の選定に加え、配管との接続部分を適切に加工する必要がありました。部品を軽くするだけでなく、おねじ・めねじの仕様を確認し、接続先に合った形状へ仕上げることが課題でした。
03｜平野鉄工が考えた突破口
平野鉄工は、耐食性と加工性を考慮してA5052を選定しました。材料の性質を生かすとともに、異なるねじサイズの接続部を加工し、水を通す設備に必要な仕様を形にしました。
04｜実施した材料・加工・表面処理

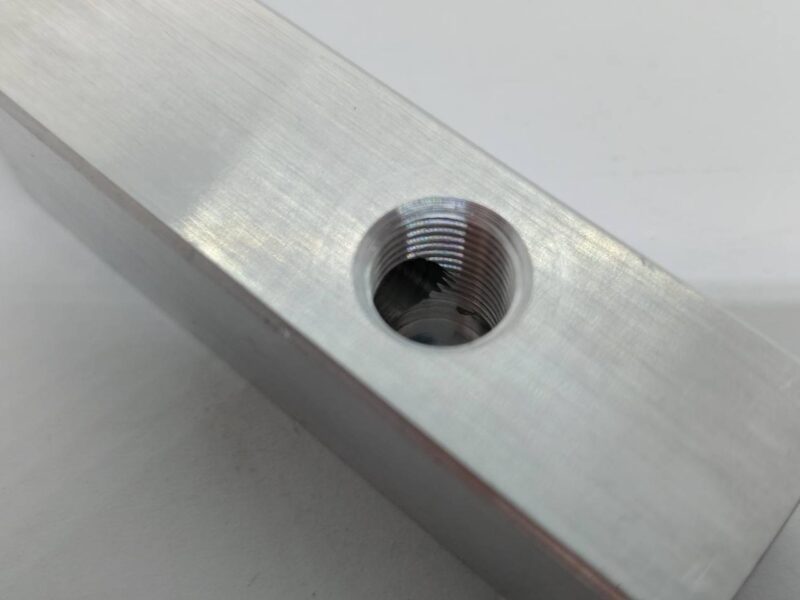

材質はA5052、サイズは18角×長さ71mmです。旋盤加工とマシニング加工を組み合わせ、おねじG1/4・めねじG1/8の接続部を製作しました。材料とねじ加工の双方から、使用条件に合わせた部品製作に対応しています。
05｜生まれた「！！」
アルミ材による軽量化と耐食性への配慮、接続先に合わせたねじ加工を組み合わせました。配管用の異形アダプターや、材質を見直したい設備部品は、平野鉄工へご相談ください。
