加工事例

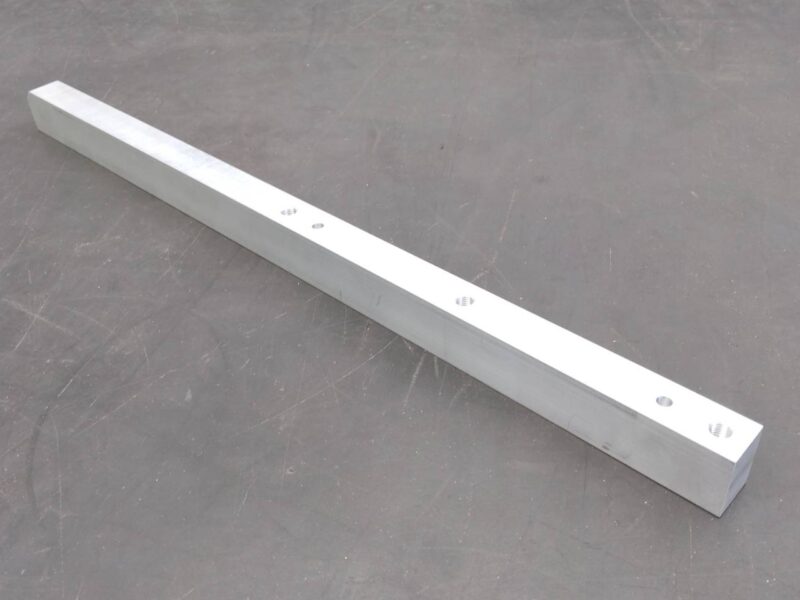

ねじ部を補強して軽量化したA6063製アルミプレート
| 材質 | A6063 |
| サイズ | 690×42×30mm |
| 加工工程 | フライス加工→マシニング加工→M10ねじ穴加工→スレッドインサート装着 |
| 用途 | 設備部品の軽量化・ねじ穴補強 |
| 精度 | φ8H7 |
詳細説明
設備部品の軽量化を目的に製作したA6063製アルミプレートです。フライス・マシニング加工で本体を製作し、ねじ穴にはスレッドインサートを装着して、ねじ山の破損への対策を行いました。
この事例のポイント
お客様の課題
従来の部品をアルミ製に変更し、軽量化したいというご要望がありました。
平野鉄工の突破口

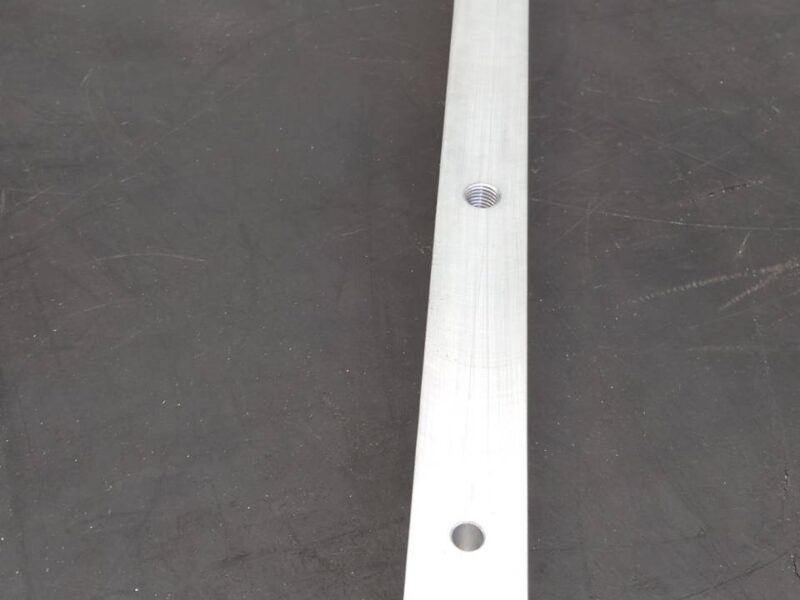

A6063を採用し、M10のねじ穴にスレッドインサートを挿入しました。
得られた結果
アルミ化による軽量化と、ねじ山の破損への対策を組み合わせました。
01｜お客様の「？」
今回ご紹介するのは、設備部品の軽量化を目的としたA6063製アルミプレートです。お客様からは、従来品をアルミ製へ変更し、部品の重量を抑えたいというご相談をいただきました。
02｜「？」の奥にあった本当の課題
アルミ製にすると、ねじ穴に直接設けたねじ山が着脱や荷重で傷むおそれがありました。軽量化を進める一方で、ねじ部の使い勝手や耐久性を損なわないようにすることが、本製品の課題でした。
03｜平野鉄工が考えた突破口
平野鉄工は、M10ねじ穴にスレッドインサートを挿入する方法を採用しました。アルミ製の本体と、ねじ部の補強を組み合わせることで、部品全体を重くせずに、ねじ山の破損への対策を行いました。
04｜実施した材料・加工・表面処理
材質はA6063、サイズは690×42×30mmです。フライス加工とマシニング加工で形状を製作し、M10ねじ穴を加工したうえでスレッドインサートを装着しました。材料変更に伴う弱点を、ねじ部の構造で補う仕様です。
05｜生まれた「！！」
単に材質をアルミへ変更するのではなく、使用時に負荷を受けるねじ部分の補強まで考えて製作しました。部品の軽量化とねじ部の耐久性を両立させたい場合は、平野鉄工へご相談ください。
